Potentiometers

Garrettaudio特注のコストパフォ−マンスに優れた可変抵抗器です。
価格が
赤字は在庫切れです。

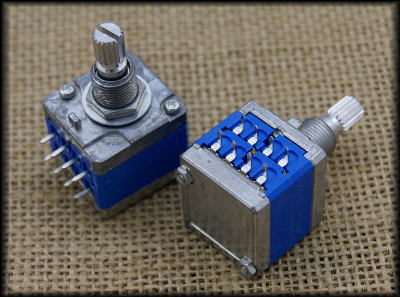

RK9

9.5mm/シングル
カ−ボン型
シャフト径:6mm スプリットシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:50VAC/0.05W

9.5mm角の密閉型モ−ルドミニチュアポットです!
下画像はAサイズアルミダイキャストボックスに16mmサイズポットといっしょに並べたものです。

注意 :日本規格(ミリ)ですので、アメリカ規格(インチ)のつまみを
ご使用の場合はシャフトを適宜調整する必要があります。ご注意ください。

・DCはカットしてお使いください。

※価格が紫色の値はねじ部長が5mmとなります。
スプリットシャフト
※在庫限りで終売となります。
Value Order Number Price QTY Value Order Number Price QTY
5kA RK925KA \150 25kB RK925KB \150
25kA RK925KA \150 --- --- --- ---
50kA RK950KA \150 --- --- --- ---


RK97
9.5mm/シングル
カ−ボン型
シャフト径:6mm ソリッドシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:50VAC/0.05W

9.5mm角の密閉型モ−ルドミニチュアポットです!

注意 :日本規格(ミリ)ですので、アメリカ規格(インチ)のつまみを
ご使用の場合はシャフトを適宜調整する必要があります。ご注意ください。

・DCはカットしてお使いください。
Value Order Number Price QTY Value Order Number Price QTY Value Order Number Price QTY
1kA RK971KA \150 1kB RK971KB \150 5kC RK975KC \150
5kA RK975KA \150 5kB RK975KB \150 10kC RK9710KC \150
10kA RK9710KA \150 10kB RK9710KB \150 500kC RK97500KC --- ---
20kA RK9720KA \150 20kB RK9720KB \150
25kA RK9725KA \150 25kB RK9725KB \150 --- --- --- ---
50kA RK9750KA \150 50kB RK9750KB \150 --- --- --- ---
100kA RK97100KA \150 100kB RK97100KB \150 --- --- --- ---
250kA RK97250KA \150 250kB RK97250KB \150 --- --- --- ---
500kA RK97500KA \150 500kB RK97500KB \150 20kW RK9720KW \170
1MA RK971MA \150 1MB RK971MB \150 Gカ−ブ類似品


RK97D
9.5mm/2連
カ−ボン型
シャフト径:6mm スプリットシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:50VAC/0.05W

9.5mm角の密閉型モ−ルドミニチュアポットです!

注意 :日本規格(ミリ)ですので、アメリカ規格(インチ)のつまみを
ご使用の場合はシャフトを適宜調整する必要があります。ご注意ください。

・DCはカットしてお使いください。
Value Order Number Price QTY
100kB RK97D100KB \250



RK11
11mm/シングル
カ−ボン型
シャフト径:6mm D形シャフト
シャフト長:15mm (ねじ部:5mm)
ブッシング(ねじ部)径:8.5mm
誤差±20% 回転角300°
定格:50VAC/0.05W

現行Marshallスタイルのミニチュアポットです。
基板面からシャフトまでの高さは、10mmとなります。

注意 :日本規格(ミリ) D形ですので、ご注意ください。

・DCはカットしてお使いください。
Value Order Number Price QTY Value Order Number Price QTY
5kA RK115KA \160 5kB RK115KB \160
10kA RK1110KA \160 10kB RK1110KB \160
100kA RK11100KA \160 20kB RK1120KB \160
200kA RK11200KA \160 100kB RK11100KB \160
500kA RK11500KA \160 200kB RK11200KB \160
1MA RK111MA \160 500kB RK11500KB \160
--- --- --- --- 1MB RK111MB \160

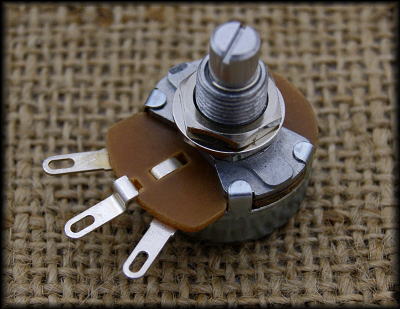

P16
16mm/シングル
カ−ボン型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:A、C、Wカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY Value Order Number Price QTY
1kA P161KA \80
数割
1kB P161KB \80
数割
1kC P161KC \100
数割
2kA P162KA \80
数割
2kB P162KB \80
数割
2kC P162KC \100
数割
5kA P165KA \80
数割
5kB P165KB \80
数割
5kC P165KC \100
数割
10kA P1610KA \80
数割
10kB P1610KB \80
数割
10kC P1610KC \100
数割
20kA P1620KA \80
数割
20kB P1620KB \80
数割
25kC P1625KC \100
数割
25kA P1625KA \80
数割
25kB P1625KB \80
数割
50kC P1650KC \100
数割
50kA P1650KA \80
数割
50kB P1650KB \80
数割
100kC P16100KC \100
数割
100kA P16100KA \80
数割
100kB P16100KB \80
数割
150kC P16150KC \100
数割
250kA P16250KA \80
数割
250kB P16250KB \80
数割
250kC P16250KC \100
数割
300kA P16300KA \80
数割
300kB P16300KB \80
数割
500kC P16500KC \100
数割
500kA P16500KA \80
数割
500kB P16500KB \80
数割
1MC P161MC \100
数割
1MA P161MA \80
数割
1MB P161MB \80
数割
Gカ−ブ類似品
2MA P162MA \80
数割
2MB P162MB \80
数割
20kW P1620KW \100
数割


P16D
16mm/2連
カ−ボン型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:A、C、Wカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
10kA P16D10KA \180 10kB P16D10KB \180
20kA P16D20KA \180 20kB P16D20KB \180
25kA P16D25KA \180 50kB P16D50KB \180
50kA P16D50KA \180 100kB P16D100KB \180
100kA P16D100KA \180 250kB P16D250KB \180
250kA P16D250KA \180
500kA P16D500KA \180
1MA P16D1MA \180 20kMN P16D20KMN
MN型です。バランス回路に最適!
\220


MMP16
16mm/シングル
カ−ボン型
シャフト径:6mm スプリットシャフト
シャフト長:20mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°、PCB端子
定格:Aカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

16mmサイズのポット採用の現行Marshallアンプのリプレイスメントとして最適です。

注意 :ミリ規格ですので、アメリカ規格(インチ)のつまみをご使用の場合は
つまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
2kA MMP162KA \100
数割
2kB MMP162KB \100
数割
4.7kA MMP164K7A \100
数割
4.7kB MMP164K7B \100
数割
10kA MMP1610KA \100
数割
10kB MMP1610KB \100
数割
22kA MMP1622KA \100
数割
22kB MMP1622KB \100
数割
50kA MMP1650KA \100
数割
50kB MMP1650KB \100
数割
100kA MMP16100KA \100
数割
100kB MMP16100KB \100
数割
220kA MMP16220KA \100
数割
220kB MMP16220KB \100
数割
300kA MMP16300KA \100
数割
300kB MMP16300KB \100
数割
500kA MMP16500KA \100
数割
500kB MMP16500KB \100
数割
1MA MMP161MA \100
数割
1MB MMP161MB \100
数割


LPP16
16mm/シングル
カ−ボン型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:6.5mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°、PCB端子
定格:Aカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

端子が長いので、直角に曲げて基板に装着したりするのに便利です!

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
100kA LPP16100KA \100 5kB LPP165B \100
250kA LPP16250KA \100 10kB LPP1610KB \100
1MA LPP161MA \100 25kB LPP1625KB \100
--- --- --- --- 100kB LPP16100KB \100


P24
24mm/シングル
カ−ボン型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:7mm)
ブッシング(ねじ部)径:8mm
誤差±20% 回転角300°
定格:Aカ−ブ:250VAC/0.25W
       Bカ−ブ:500VAC/0.5W

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
1kA P241KA \200 500B P24500B \200
5kA P245KA \200 1kB P241KB \200
10kA P2410KA \200 5kB P245KB \200
20kA P2420KA \200 10kB P2410KB \200
25kA P2425KA \200 20kB P2420KB \200
50kA P2450KA \200 25kB P2425KB \200
100kA P24100KA \200 50kB P2450KB \200
250kA P24250KA \200 100kB P24100KB \200
500kA P24500KA \200 250kB P24250KB \200
1MA P241MA \200 500kB P24500KB \200
2MA P242MA \200 1MB P241MB \200
--- --- --- --- 2MB P242MB \200


P24M
24mm/シングル
カ−ボン型
シャフト径:1/4インチ(6.35mm)スプリットシャフト
シャフト長:21mm (ねじ部:Aカーブ 10mm/Bカーブ 12mm)
ブッシング(ねじ部)径:9mm
誤差±20% 回転角300°、PCB端子
定格:Aカ−ブ:250VAC/0.25W
       Bカ−ブ:500VAC/0.5W
24mmサイズのポット採用の現行Marshall リプレイスメントに最適!
Aカ−ブと、Bカ−ブでメ−カ−が異なります。
Aカ−ブ:ALPHA製
Bカ−ブ:DIYA製

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
4.7kA P24M4K7A \220 4.7kB P24M4K7B \220
22kA P24M22KA \220 22kB P24M22KB \220
100kA P24M100KA \220
220kA P24M220KA \220
1MA P24M1MA \220


P24D
24mm/2連
カ−ボン型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:7mm)
ブッシング(ねじ部)径:8mm
誤差±20% 回転角300°
定格:Aカ−ブ:250VAC/0.25W
       Bカ−ブ:500VAC/0.5W

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY Value Order Number Price QTY
50kA P24D50KA \400 10kB P24D10KB \400
100kA ロングシャフト
シャフト長:25mm
(ねじ部:6.5mm)
P24D100KALL \400 25kB P24D25KB \400
250kA P24D250KA \400 100kB P24D100KB \400
500kA P24D500KA \400 250kB P24D250KB \400
1MA
PCB端子
※φ6mmシャフト
P24D1MAPCB6 \400


RK21D
21mm/2連
カ−ボン型
シャフト径:6mm スプリットシャフト
シャフト長:20mm (ねじ部:10mm)
ブッシング(ねじ部)径:9mm
誤差±20% 回転角300°
定格:150VAC/0.05W

21mm角の密閉型モ−ルドポットです!
Hi-Fiオ−ディオにお薦めです。

注意 :日本規格(ミリ)ですので、アメリカ規格(インチ)のつまみを
ご使用の場合はシャフトを適宜調整する必要があります。ご注意ください。

・DCはカットしてお使いください。
・シャフト側から見て、左から3番目の端子は使用しません。
Value Order Number Price QTY
50kA RK21D50KA \750
100kA RK21D100KA \750


P24S
24mm/シングル
カ−ボン型/クリックスイッチ付き
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:15mm (ねじ部:7mm)
ブッシング(ねじ部)径:8mm
誤差±20% 回転角300°
定格:Aカ−ブ:250VAC/0.25W
       Bカ−ブ:500VAC/0.5W

電源スイッチに使用できます。Fender Champの製作に!!

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY
1M Aカ−ブ
※ 現在の在庫は
ALPHAブランドです。
P24S1MA \350


P16-PP
16mm/シングル
カ−ボン型/DPDTプッシュプルスイッチ付き
シャフト径:6mm スプリットシャフト
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°
定格:A、C、Wカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

ピックアップの切り替えに最適です!

注意 :日本規格(ミリ)ですので、アメリカ規格(インチ)のつまみを
ご使用の場合はシャフトを適宜調整する必要があります。ご注意ください。
Value Shaft Length(シャフト長) Order Number Price QTY
25kA 全長:18mm ねじ部:10mm ねじ部径:7mm P1625KAPP \700
250kA 全長:18mm ねじ部:10mm ねじ部径:8mm P16250KAPP \700
500kA 全長:20mm ねじ部:8mm ねじ部径:7mm P16500KAPP \700


P16-PP/PCB端子
16mm/シングル
カ−ボン型/DPDTプッシュプルスイッチ付き
シャフト径:1/4インチ(6.35mm) ソリッドシャフト
シャフト長:15mm (ねじ部:7mm)
ブッシング(ねじ部)径:7mm
誤差±20% 回転角300°PCB端子
定格:A、C、Wカ−ブ 150VAC/0.06W
       Bカ−ブ:200VAC/0.125W

PCB端子、Fender USA現行アンプのリプレイスメントに!

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY
1M A
PCB 端子
P161MAPP \630

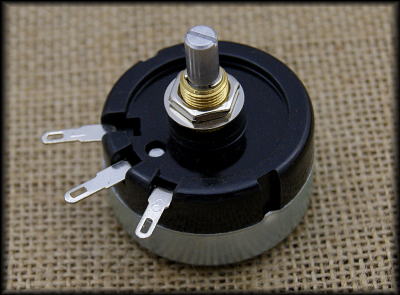

P24W
24mm/シングル
ワイヤワウンド(巻線)型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:17mm (ねじ部:11mm)
ブッシング(ねじ部)径:3/8インチ(9.5mm)
誤差±20% 回転角300°
定格:5W

注意 :調整用ポットとして使用するようにシャフトは短くなっております。
Value Order Number Price QTY
50B P24W50B \350
100B P24W100B \350
500B P24W500B \350
1KB P24W1KB \350
2KB P24W2KB \350


P41W
41mm/シングル
ワイヤワウンド(巻線)型
シャフト径:1/4インチ(6.35mm)ソリッドシャフト
シャフト長:20mm (ねじ部:11mm)
ブッシング(ねじ部)径:9mm
誤差±20% 回転角300°
定格:15W

注意 :アメリカ規格(インチ)ですので、日本規格(ミリ)のつまみを
ご使用の場合はつまみの穴径を適宜加工する必要があります。ご注意ください。
Value Order Number Price QTY
50B P41W50B \550
100B P41W100B \550


FADER
100mmストロ−ク
カ−ボンダイレクト印刷式抵抗板型
外形サイズ:16W×128L×9H mm(突起部除く)
シャフトサイズ:1.5×18.5mm
取り付け穴ピッチ:120mm M3ねじ用
誤差:±20% 連動誤差(2連の場合):0〜20dB 3dB max
定格:0.2W/20VDC
30万回サイクルの長寿命品

※ 取り付け用のねじ、つまみは付属いたしません。
つまみはこちらで扱っておりますので、別途お買い求めください。
Value Order Number Price QTY
10kA FADER01M \950
10kA 2連 FADER01S \990
