Tube Sockets & Misc
真空管ソケット、シ−ルドなど。
価格が
赤字は在庫切れ、Soldは終売となります。
UX 4ピン
 適合管: 2A3、300B、811、VT-52、5Z3、80...
Picture Description Order Number Price QTY Buy
材質:テフロン
取り付け:下
取り付け穴寸法:28mm
取り付け穴ピッチ:35mm
マシニングソケット/金めっき端子
OFC銅に金めっき仕上げの
極上ピン仕様です!
V423 \1,980
材質:ベイクライト
取り付け:上下
取り付け穴径:φ28mm
取り付け穴ピッチ:35mm
マシニングソケット/金めっき端子

※ 黒色に仕様変更となりました。
V420 \1,200
材質:セラミック
取り付け:上下
取り付け穴寸法:28mm
取り付け穴ピッチ:35mm
マシニングソケット/金めっき端子
V426 \900
材質:セラミック
取り付け:下
取り付け穴ピッチ:45mm
V401 \290
材質:セラミック
取り付け:下
取り付け穴ピッチ:45mm

金めっき端子
V401G \400
通気孔プレ−ト
材質:スチ−ル
サイズ:65×65 mm

上記V401、V401G専用です。
真空管ソケットは別売り
V401PL2BK \315
材質:セラミック
取り付け:下
取り付け穴寸法:φ31mm
取り付け穴ピッチ:40mm
V422 \300
材質:セラミック
取り付け:上
取り付け穴寸法:φ31mm
取り付け穴ピッチ:40mm

金めっき端子
 V422G \450
材質:フェノリック
取り付け:上
取り付け穴寸法:φ31mm
取り付け穴ピッチ:38mm
V427 \280
材質:フェノリック
ベ−スと併用してアダプタ−
の製作に使用できます。
V4PI \250
UX4ピンベ−ス
セラミック製

V4BASE \500

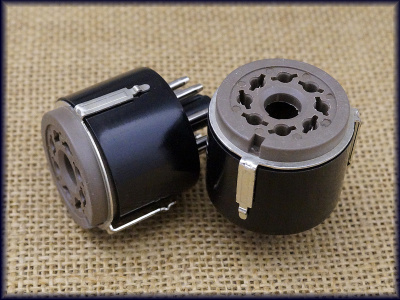

変換アダプター
4pin ⇒ 8pin


274A、5Z3⇒5U4Gなど

※ハンドメイドのため、接着剤の跡や汚れ、
傷などがある場合がございます。
V406 \500
変換アダプター
8pin ⇒ 4pin


274B、5U4G⇒274Aなど

※ハンドメイドのため、接着剤の跡や汚れ、
傷などがある場合がございます。
V408 \500
MT 7ピン
適合管: 6X4、6AU6...
Picture Description Order Number Price QTY Buy
材質:セラミック
取り付け:上下
取り付け穴径:φ16mm
取り付け穴ピッチ:23mm
V701 \200

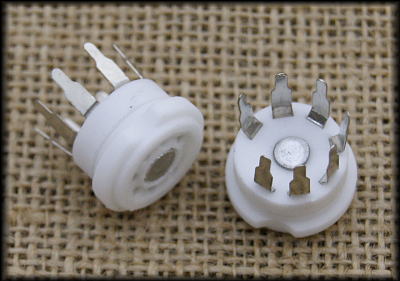

材質:セラミック
取り付け:基板用
V7PC \150
US 8ピン(オクタル)
適合管: 6L6、6V6、6CA7(EL34)、 KT66、KT88、6SN7、5U4G...
Picture Description Order Number Price QTY Buy
材質:テフロン
取り付け:下
取り付け穴寸法:φ28mm
取り付け穴ピッチ:35mm

OFC銅に金めっき仕上げの極上ピン仕様です!
V837 \2,180
材質:ベイクライト
取り付け:上下
取り付け穴径:φ28mm
取り付け穴ピッチ:35mm
マシニングソケット/金めっき端子
V844 \1,200

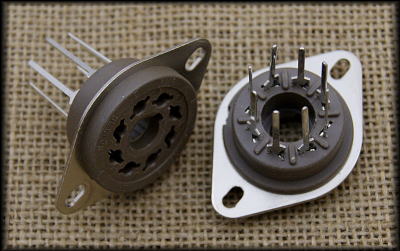

Belton
材質:マイカ
取り付け:上下
取り付け中心穴径:φ31mm
取り付け穴ピッチ:40mm
V802 \340
数割
Belton
材質:マイカ
取り付け:上下
取り付け中心穴径:φ31mm
取り付け穴ピッチ:40mm
基板用端子ロング
V848 \390

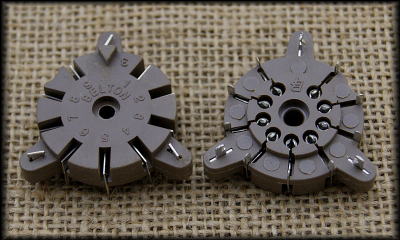

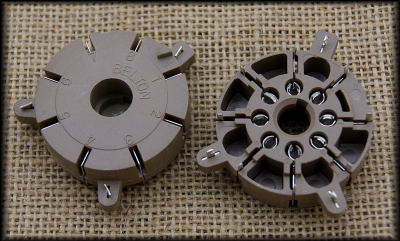

Belton
材質:マイカ
取り付け:基板用
V846 \330

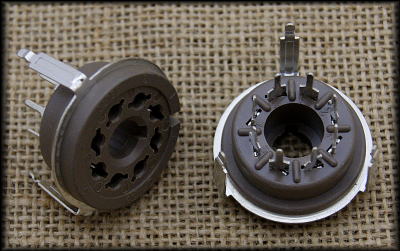

Belton
材質:マイカ
取り付け:下
Auto-Wave
基板下に取り付けて固定するタイプ
V835 \450
材質:CELANEX
取り付け:上
取り付け中心穴径:φ28mm
取り付け穴ピッチ:39mm
V841 \380
材質:セラミック
取り付け:上下
取り付け穴径:φ27mm
取り付け穴ピッチ:37mm
V801 \240

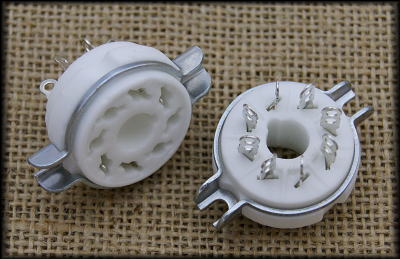

材質:セラミック
取り付け:上下
取り付け穴径:φ27mm
取り付け穴ピッチ:37mm
金めっき端子
V801G \340

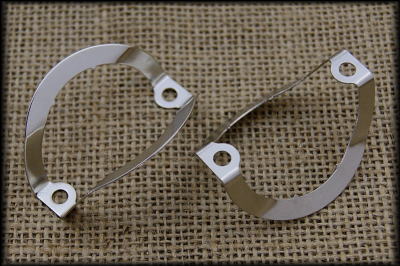

通気孔プレ−ト
材質:スチ−ル
サイズ:65×65 mm

上記V801、V801G専用です。
真空管ソケットは別売り
V801PL2BK \315
材質:セラミック
取り付け:上
取り付け穴径:φ25mm
取り付け穴ピッチ:39mm
金めっき端子
V801AG \390

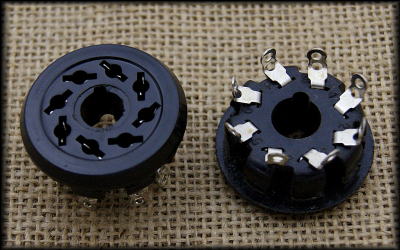

材質:フェノリック
取り付け:下
取り付け穴径:φ26mm
取り付け穴ピッチ:34mm
金めっき端子/ラグ付き
V832 \400
材質:フェノリック
取り付け:下
取り付け穴寸法:φ27mm
取り付け穴ピッチ:38.5mm
メ−カ−不明 USA
V836 \650
数割
オムロン

取り付け:下
取り付け穴寸法:φ31mm
取り付け穴ピッチ:40mm
V849 \179
材質:セラミック
取り付け:基板用
V8PC \250
下記オクタルベ−スと併用してアダプタ−
の製作に使用できます。
ベ−スの横に穴を開けて、リ−ドを出す
ことにより、テストソケットも作れます。
V8PI \250

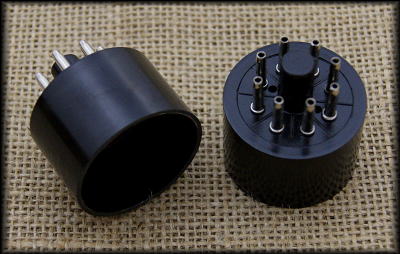

8ピンオクタルベ−ス V8BASE \250
8ピン オクタルプラグ
カバ−なし
V843 \200
8ピン オクタルプラグ
ベ−スサイズ:角35mm
UTC Aシリ−ズトランスを取り外し
可能なアダプタ−にすることができます。
ねじ、スペ−サ−各4個必要です。

使用例
V827 \1,000
アダプター用ねじ
商品ID:SPH44058
\20/1個
スペーサー
商品ID:ALSS44
\50/1個
入荷未定
8ピン オクタルプラグ
カバ−なし
V842 \250

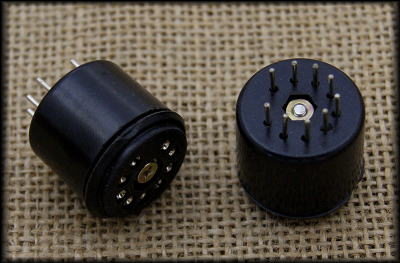

8ピン ソケットセーバー V847 \630
8ピン穴⇒9ピン穴変換プレ−ト
8ピンオクタルソケット用穴にMT9ピンソケットを
装着することが可能です。
材質:スチ−ル
サイズ:φ45mm (t 1.5mm)
8ピンソケットの取付穴ピッチ:38mm
9ピンソケットの取付穴ピッチ:28.5mm
9ピンソケットの取付穴径:φ19.5mm
9ピンソケットは、V907 BELTONがちょうど良いです。
V845 Sold Sold Sold
MT 9ピン
適合管: 12AX7、12AU7、12BH7A、6FQ7、6BM8、6BQ5(EL84)、6CA4....
Picture Description Order Number Price QTY Buy
材質:ベイクライト
取り付け:上
取り付け穴径:φ22mm
取り付け穴ピッチ:30mm
マシニングソケット/金めっき端子
V933 \1,200
材質:テフロン
取り付け:上下
取り付け穴径:φ22mm
取り付け穴ピッチ:30mm
マシニングソケット/金めっき端子
V934 \1,550

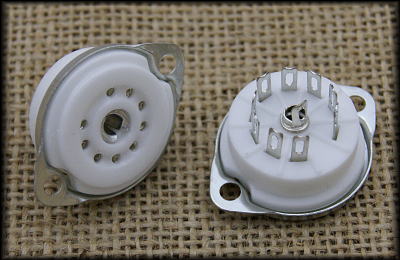

材質:セラミック
取り付け:上下
取り付け穴径:22mm
取り付け穴ピッチ:28mm
V901 \210
数割
材質:セラミック
取り付け:上下
取り付け穴径:φ22mm
取り付け穴ピッチ:28mm
金めっき端子
V901G \330
材質:セラミック
取り付け:下
取り付け中心穴径:φ21mm
取り付け穴ピッチ:29mm
V908 \200
材質:プラスチック
取り付け:上
取り付け中心穴径:φ20mm
取り付け穴ピッチ:28mm
シ−ルドベ−ス付き
金めっき端子
V909 Sold Sold Sold

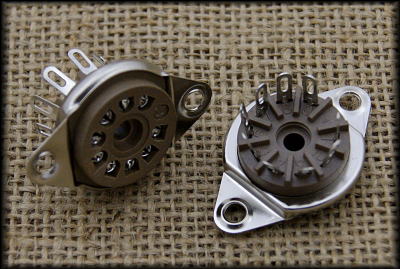

CINCH
材質:ベークライト
取り付け:下
取り付け中心穴径:φ21mm
取り付け穴ピッチ:29mm

※CINCHの刻印が消えている場合があります。
V922 \600
材質:ベークライト
取り付け:下
取り付け中心穴径:φ21mm
取り付け穴ピッチ:29mm
メ−カ−不明 USA 上記CINCH同等品
V920 \430

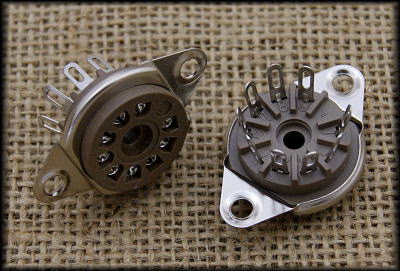

Belton
材質:マイカ
取り付け:上
取り付け中心穴径:φ19.5mm
取り付け穴ピッチ:28.5mm
V907 \290
数割
Belton
材質:マイカ
取り付け:下
取り付け中心穴径:φ19.5mm
取り付け穴ピッチ:28.5mm
V903 \290
数割

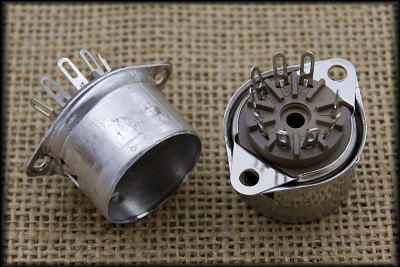

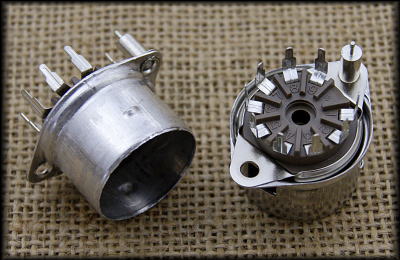

Belton
材質:マイカ
取り付け:上
取り付け中心穴径:φ19.5mm
取り付け穴ピッチ:28.5mm
シ−ルドベ−ス付き
V931 \340
数割
Belton
材質:マイカ
取り付け:基板用
V9PCBEL \280
Belton
材質:マイカ
取り付け:基板用
シ−ルドベ−ス付き
V9PCBELS \340

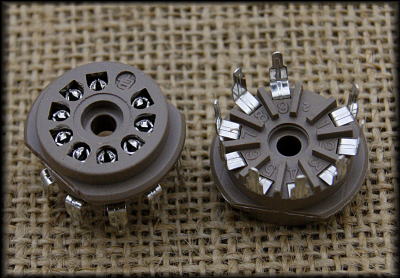

Belton
材質:マイカ
取り付け:下
Auto-Wave
基板下に取り付けて固定するタイプ
推奨シールド:V020 シャーシ取り付け用シールド

V928 \330

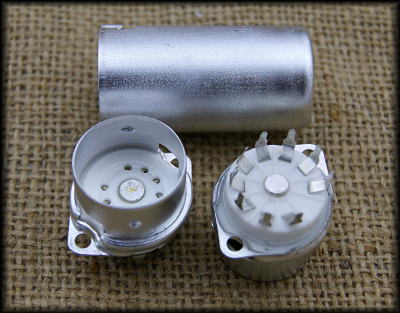

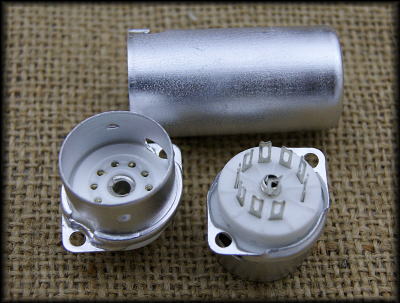

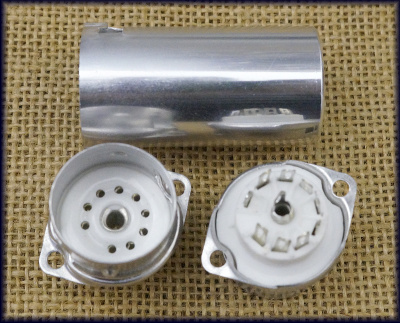

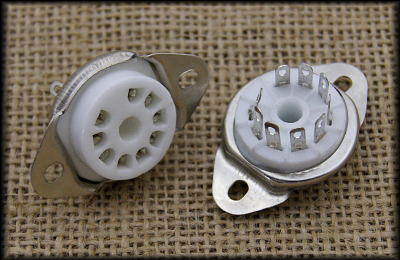

材質:セラミック
取り付け:上
シ−ルドカバ−付き
取り付け中心穴径:22.5mm
取り付け穴ピッチ:28.5mm
V902 \315
数割
材質:セラミック
取り付け:上(PCB端子)
シ−ルドカバ−付き
取り付け中心穴径:22.5mm
取り付け穴ピッチ:28.5mm
V935 \315
数割

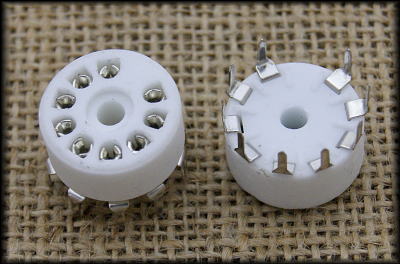

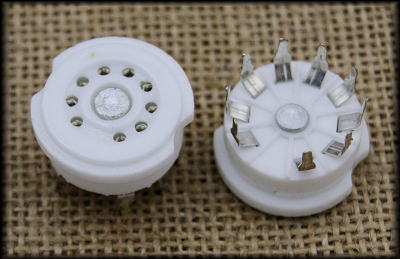

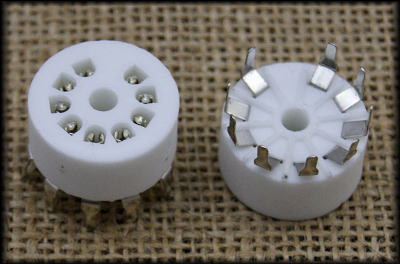

材質:セラミック
取り付け:基板用
サイズ:φ18×9mm(端子除く)
V9PC \150
材質:セラミック
取り付け:基板用
サイズ:φ21×10mm(端子除く)
V940 \150
材質:セラミック
取り付け:基板用
サイズ:φ25×11mm(端子除く)
V936 \180
サンハヤト
AT-MT9P
変換基板セット
基板、MT9ピンソケット、ピンヘッダー×2個
基板寸法:34×38 1.6t mm

ユニバーサル基板やブレッドボードなど
2.54mmピッチの基板に使用できます。
ATMT9P \1,080
MT9ピンソケットセ−バ− V9SS \240
Grid/Plate Caps
Picture Description Order Number Price QTY Buy
サイズ:9/16インチ(14mm)
材質:タイト
適合管:811、572B 他
VGC916 \250
サイズ:7/16インチ(11mm)
材質:タイト
適合管:807、1625 他
VGC716 \250
サイズ:3/8インチ(9.5mm)
材質:タイト
VGC38 \250
サイズ:1/4インチ(6.35mm)
材質:タイト
適合管:6J7、6K7 他
VGC14 \200
Shields & Misc

Picture Description Order Number Price Qty Buy
MT7ピン用シ−ルドケ−ス
材質:アルミニウム
ベ−ス付き
適合管:6AU6 etc
取り付け穴ピッチ:23mm
シルバ− V021 \200

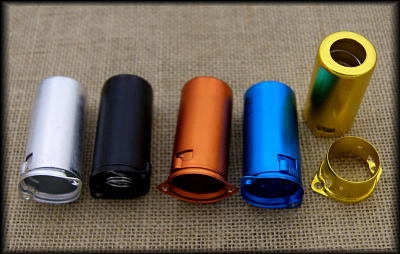

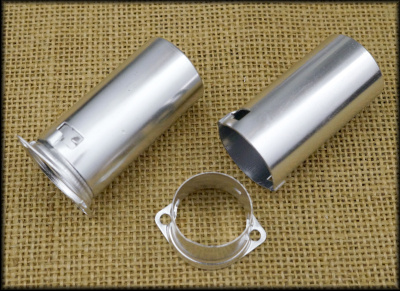

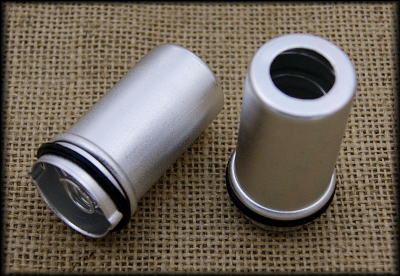

MT9ピン用シ−ルドケ−ス
材質:アルミニウム
ベ−ス付き
適合管:12AX7 etc
取り付け穴ピッチ:28.5mm
シルバ− V003 \200
ブラック V003BK \200
レッド V003R \200
ブル− V003BL \200
イエロ− V003Y \200
MT9ピン用シ−ルドケ−ス
材質:アルミニウム

シャーシに固定するタイプとなりますので、
シャーシに取り付け用の穴を空ける必要があります。
推奨ソケット:V928 Belton Auto-Wave
V020 \210

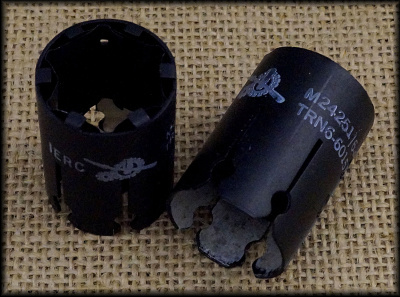

IERC
TRN6-6015B
MT9ピン用シ−ルドケ−ス
材質:アルミニウム
高さ:37mm
WE396A、WE417A、5670など
低い管用になります。軍袋入り
V008 \350

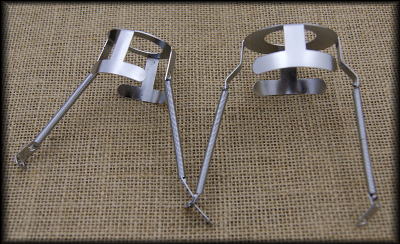

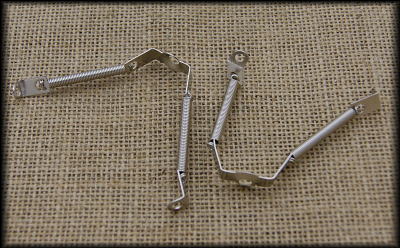

スプリングリテイナ−
真空管の固定、防振に!
Aサイズ
EL34,6L6GC用
V010A \220
Bサイズ
KT88,6550用
V010B \220
スプリングリテイナ−
真空管の固定、防振に!
Cサイズ
EL84用
V010C \200
入荷未定
リテイナ−
真空管の固定、防振に!
MT9ピン用
取り付け穴ピッチ:
28mm
適合管:
12AX7、EF86 etc
V01445 \130
適合管:
12BH7、6CG7 etc
V01455 \130
適合管:
6BQ5/EL84 etc
V01460 \150
MT7ピン用
取り付け穴ピッチ:
23mm
適合管:
6AU6 etc
V01945 \200
適合管:
6X4 etc
V01955 \200

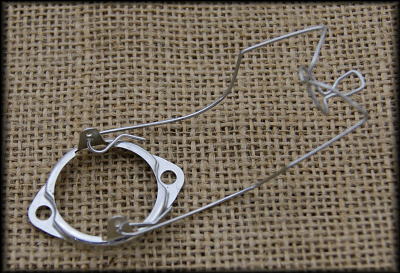

真空管クリップ
真空管の固定、防振に!
適合管:オクタル管
取り付け穴ピッチ:38.5mm
V011 \180
Tube Boxes
Picture Description Order Number Price QTY Buy
真空管用 白箱 25×25×76mm
12AX7、6DJ8 etc 用
TBX001S \33
25×25×84mm
EL84、6CG7 etc 用
TBX001L \34
33×33×95mm
6V6、6SN7 etc 用
TBX002 \41
43×43×125mm
6L6、EL34 etc 用
TBX003 \59
58×58×156mm
KT88、6550 etc 用
※サイズが大きくなりました。
TBX004 \81
