PC Boards

基板関連部品です。
価格が
赤字は在庫切れです。
Picture Description Size
(mm)
Order Number Price QTY Buy
ベークライト板 1t×100×200 TBR0112 \270

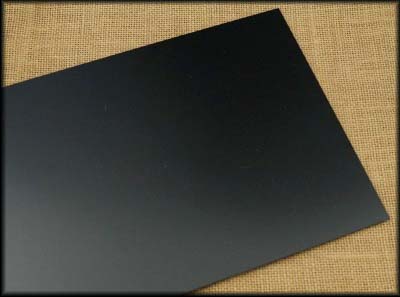

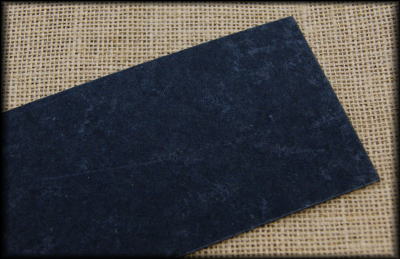

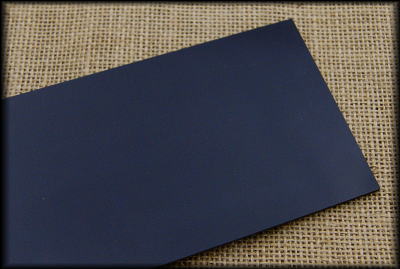

ベークライト板
ブラック
2t×78×270 TBR078270 \920

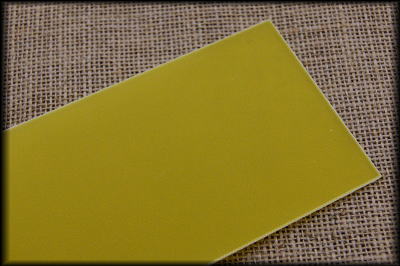

ガラエポ(FR-4)板 1.6t×78×270 TFR478270 \500

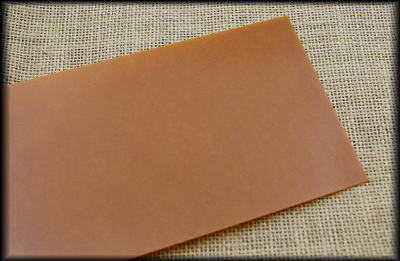

紙ベ−ス絶縁板
オ−ルドFender スタイル
1.6t×76×587 TDR76587 \750
紙ベ−ス絶縁板
オ−ルドFender スタイル
1.6t×78×381 TDR78381 \380

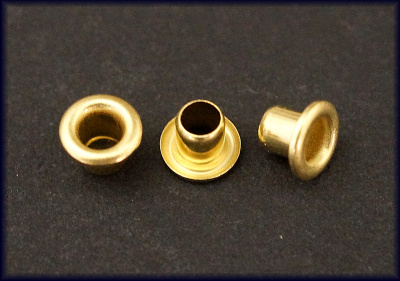

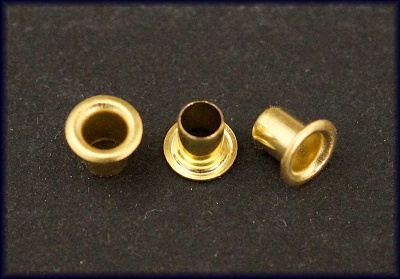

アイレット

オ−ルドFenderスタイルボ−ドの製作に!
1.6tのボ−ドに使用できます。

※力加減にコツが必要ですので、本番前に
練習をするようにしたほうがよろしいです。
φ5.2×3.8

穴あけ寸法:
φ3.2〜3.3mm
EY001 \20
/1個

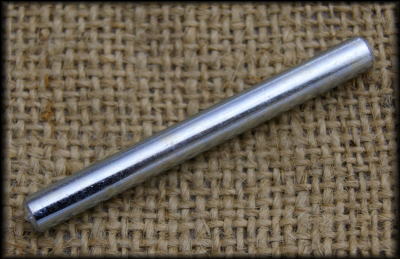

アイレットツ−ル

上記EY001 アイレット用
--- EY001TL \1,600

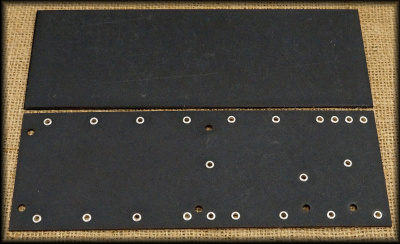

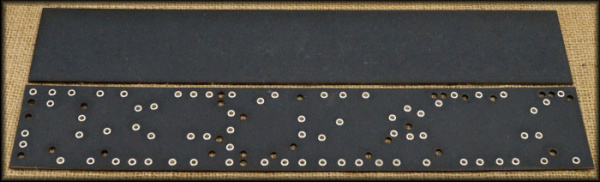

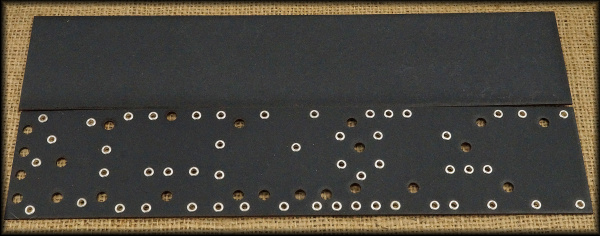

紙ベ−ス絶縁板
オ−ルドFender スタイル
23個×3列=69個 アイレット付き
ブランク板 1枚付きです。
1.6t×76×292 TDR76292 \2,800

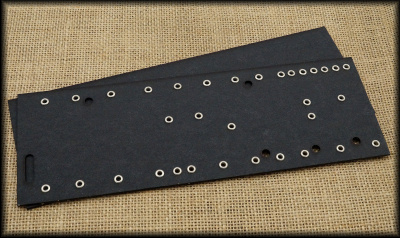

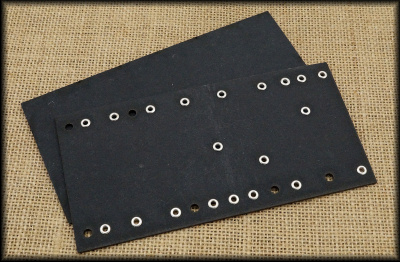

紙ベ−ス絶縁板
オ−ルドFender スタイル
29個×3列=87個 アイレット付き
ブランク板 1枚付きです。
1.6t×63×368 TDR63368 \2,300
ファイバーボード
5F1 Tweed Champ スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×76×152 SS5F1FP \2,280
ファイバーボード
5E3 Tweed Deluxe スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×76×222 SS5E3FP \2,380
ファイバーボード
5F2A Tweed Princeton スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×76×214 SS5F2AFP \2,580
ファイバーボード
AA1164 Blackface Princeton Reverb スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×59×289 SSAA1164FP \2,580
ファイバーボード
5E7 Tweed Bandmaster スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×76×338 SS5E7FP \2,580
ファイバーボード
AB763 Blackface Reverb スタイル

※シャーシ取付用の穴はあいておりません。
1.6t×63×370 SSAB763RVFP \3,180

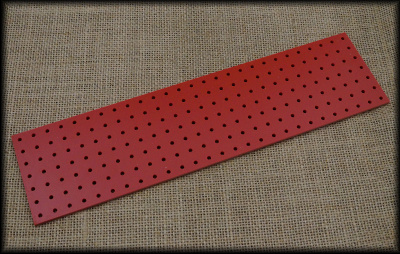

ファイバ−ボ−ド
オ−ルドMarshallスタイル
穴径:1/8"(約3.2mm)
タレットは、EY003が適合いたします。
3t×79×260 MPB79260 \2,480

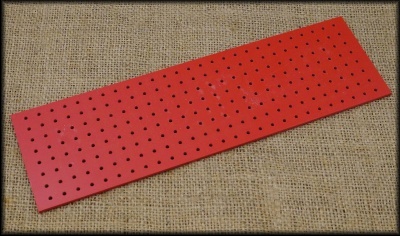

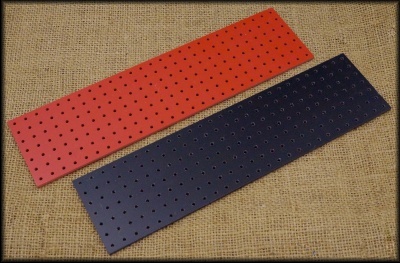

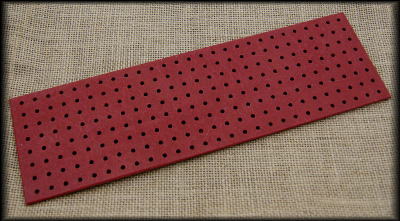

ファイバ−ボ−ド
ガラエポベース 189穴
穴径:2.8mm
タレットは、EY006が適合いたします。
3t×67×258 TRB02RD \1,250

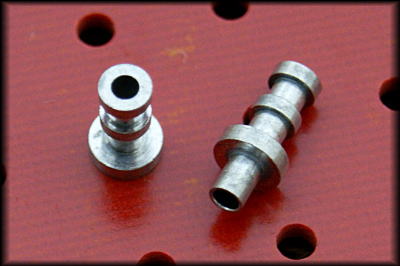

Keystone
ダブルタレット
3tのボ−ドに使用できます。

※力加減にコツが必要ですので、本番前に
練習をするようにしたほうがよろしいです。
※適切な治具を必ずご使用ください。
φ4.7×12

穴あけ寸法:
φ2.9〜3.2mm
EY003 \70
/1個

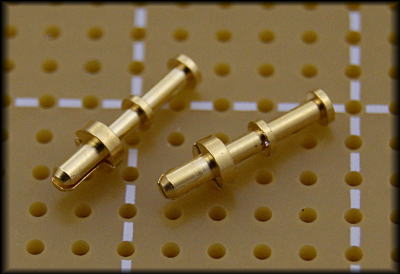

ダブルタレット

※力加減にコツが必要ですので、本番前に
練習をするようにしたほうがよろしいです。
※適切な治具を必ずご使用ください。
2t用 φ5.2×11.5

穴あけ寸法:
φ2.6〜2.8mm
EY005 \30
/1個
3t用 φ5.3×13

穴あけ寸法:
φ2.6〜2.8mm
EY006 \38
/1個

入荷未定

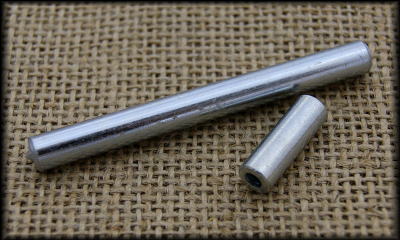

カシメツ−ル

上記 EY003、EY005ダブルタレット用
ポンチと、受け用スペ−サ−のセットになります。
ドリルプレスなど圧入できる工具が必要です。

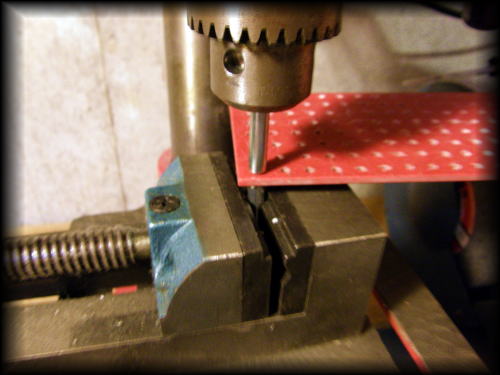

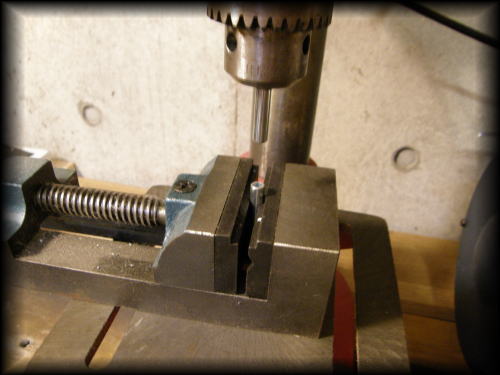

使用セッティング例↓
--- EY003TL \---
入荷未定
ファイバ−ボ−ド
British 18W スタイル

※ 端子間ピッチは、56mmとなりますので、
現行生産の2W以下の抵抗は使用不可になります。
3t×67×260 SSM18FP \3,980
ファイバ−ボ−ド
British 45W スタイル

※ 端子間ピッチは、48mmとなりますので、
現行生産の抵抗でも使用可能です。
3t×79×265 SSM45FP \3,980

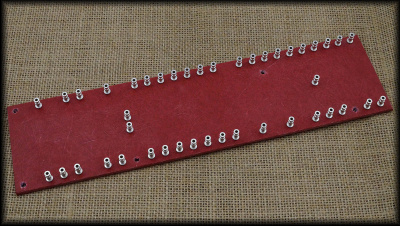

ファイバ−ボ−ド
ガラエポベース 30×2列 タレット付き
2t×60×300 TRB03BK \1,350

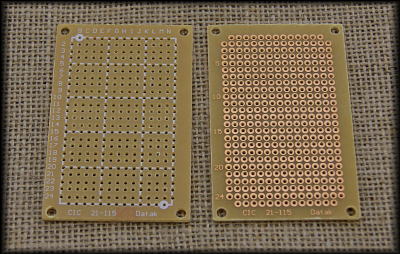

ユニバ−サル基板
材質:紙フェノ−ル
板厚:1.6mm
真空管アンプ部品も余裕でOK!
97×195
穴ピッチ:6mm
穴径:φ1mm
UVPC01 \300
ユニバ−サル基板
材質:ベークライト
板厚:1.6mm
真空管アンプ部品も余裕でOK!
73×123
穴ピッチ:5mm
穴径:φ1mm
UVPC02 \180

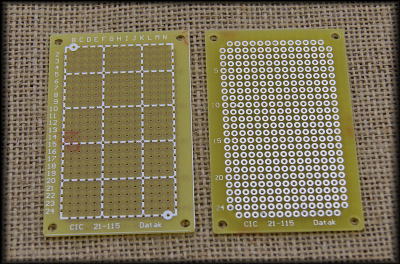

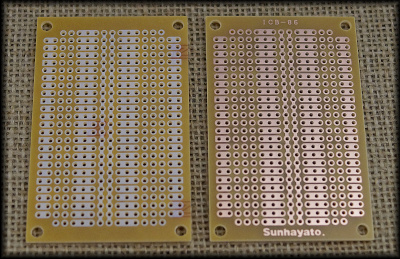

サンハヤト
ICB-86
ユニバ−サル基板
材質:紙フェノ−ル
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
47×72 ICB86 \130

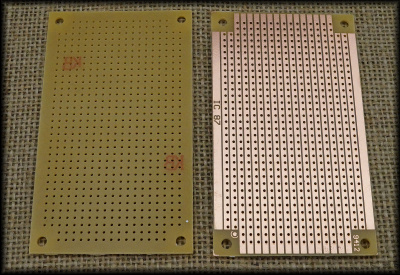

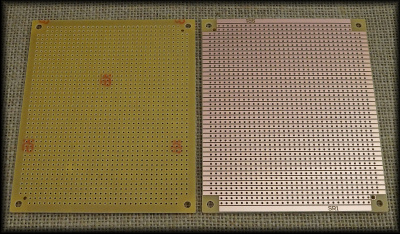

ユニバ−サル基板
片面
材質:紙フェノ−ル
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
38.5×44 UB001 \70
49×59 UB002 \80
47×72 UB003 \80
64×81.5 UB004 \130
79×110 UB005 \200

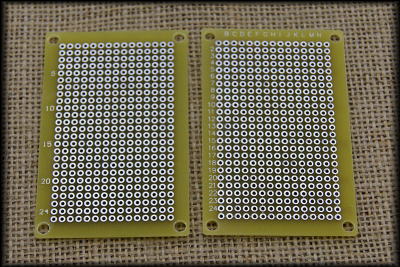

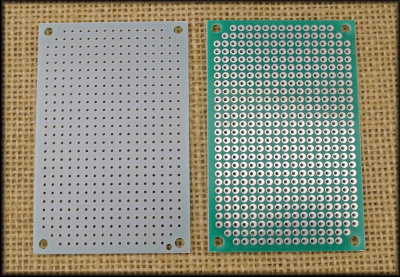

ユニバ−サル基板
片面
材質:ガラエポ(FR-4)
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
45×45 UBG001 \100
48×72 UBG002 \120
72×94 UBG003 \200
数割

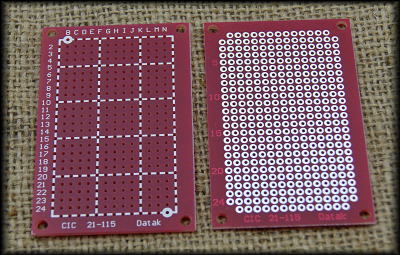

ユニバ−サル基板(レッド)
片面
材質:ガラエポ(FR-4)
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
48×72 UBG004RD \140
数割

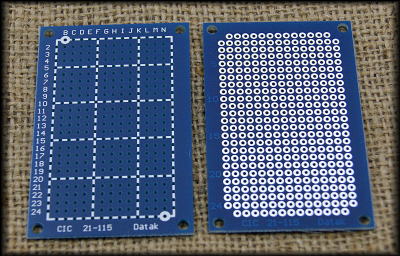

ユニバ−サル基板(ブルー)
片面
材質:ガラエポ(FR-4)
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
48×72 UBG004BL \140
数割
ユニバ−サル基板
片面
材質:ガラエポ(FR-4)
板厚:1.0mm
パタ−ン:2.54mmピッチ 穴径1.0φ
34×52 UBG005 \95

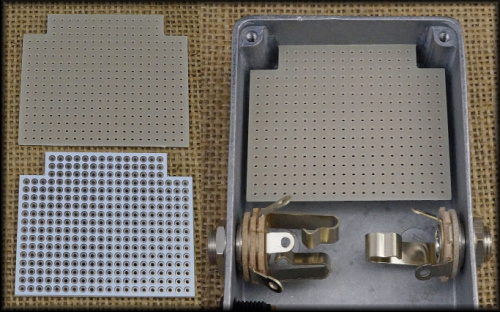

ユニバ−サル基板(1590B用)
片面
材質:ガラエポ(FR-4)
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
1590B用にちょうどよいサイズにカットした基板です。
右画像は使用イメージです。
45×53 UBG006 \298

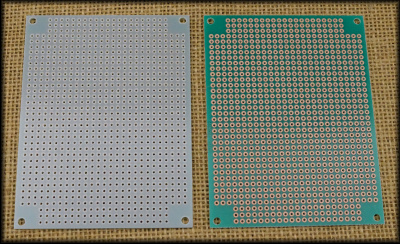

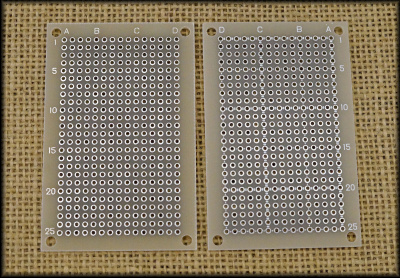

ユニバ−サル基板
両面スル−ホ−ル
材質:ガラエポ(FR-4)
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
47×72 UBGD001 \220
72×94 UBGD002 \420
ストリップボード(Veroboard)
片面
材質:紙フェノ−ル
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
55×93
630穴
(4列×30穴+15列×34穴)
UBVR004 \190
ストリップボード(Veroboard)
片面
材質:紙フェノ−ル
板厚:1.6mm
パタ−ン:2.54mmピッチ 穴径1.0φ
93×110
1378穴
(4列×30穴+37列×34穴)
UBVR005 \360

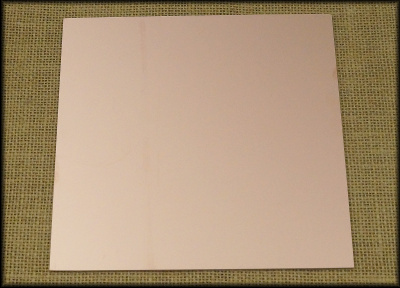

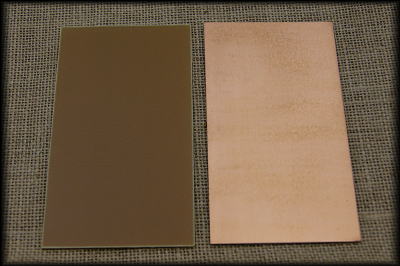

銅張積層板(カット基板)
片面
材質:ガラエポ(FR-4)
板厚:1.6mm
50×101 UBC001 \160
73×130 UBC002 \180
103×153 UBC003 \280
数割
No Picture Press-n-Peel
基板作成用転写シ−ト
印刷して、生基板にアイロンがけをすることで、
パタ−ンを転写できます。
超かんたん!超便利!
印刷にはレ−ザ−プリンタが必要です。
レ−ザ−がない場合は、コンビニでコピ−を!!
日本語マニュアル付属
メーカーHP
279×214 PNPB \340
/1枚

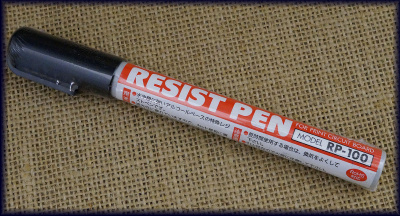

サンハヤト
RP-100
耐酸性レジストペン
黒 中太
感光基板用パタ−ンの作成、修正に
----- RP100 \483
サンハヤト
DP-10
感光基板用現像剤
100×150の基板 約3枚分
お湯に溶かして使う粉末現像剤
----- DP10 \151
サンハヤト
DP-50
感光基板用現像剤
100×150の基板 約15枚分
お湯に溶かして使う粉末現像剤
----- DP50 \483
サンハヤト
エッチング液
廃液処理剤付き
200CC
100×150mm
基板で約3枚分
H200A \893
1000CC
100×150mm
基板で約15枚分
H1000A \2,972
サンハヤト
H-10P
フラックス除去剤
NET 20CC
エッチング後のレジスト除去、感光皮膜の除去に。
----- H10P \210
サンハヤト
H-10F
ハンダフラックス
NET 20CC
ロジン系速乾フラックスです。
自作基板の銅箔表面保護に
----- H10F \210

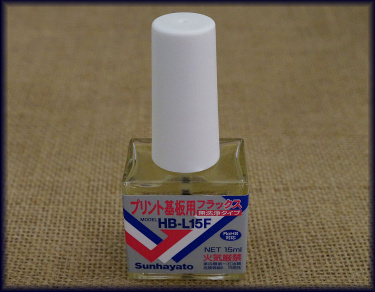

サンハヤト
HB-L15F
ハンダフラックス
NET 15ml
はんだ付け性の改良に!
自作基板の銅箔表面保護に
----- HBL15F \508

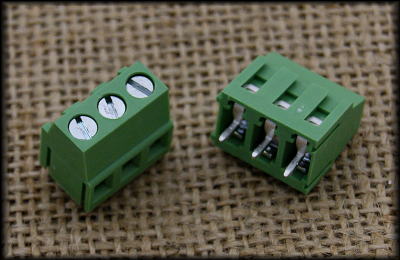

タ−ミナルブロック
3ピン
5.08mm ピッチ
線材などをねじで固定。
レゴのように横に連結可能!
便利です!
10×15×15(H) UBTB3 \80
数割

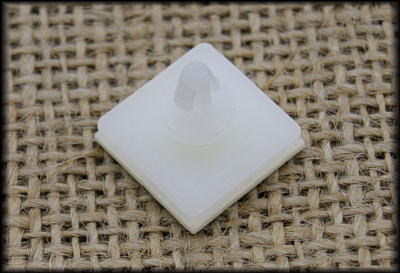

スタンドオフ

基板の固定に!
粘着シ−ト付き
3mm穴用 角13.5×12(H) UBSF3 \21
/1個
シングル シングルピンソケット
2.54mmピッチ
ゴ−ルドコンタクト
(ピン内側は金メッキされております)
20P OPSP
数割
\90
2P OPSP2P \28
ピンヘッダ−
2.54mm ピッチ
2×4
ピン長:6mm
OP24PH \25
2×4
ピン長:8mm
OP24PH8 \30
ジャンパーハウジング
2.54mm ピッチ
接点数:2
5×2×6(H)mm MLX25410 \30
ピンヘッダ−
3ピン/2.54mm ピッチ
1×3ピン
ピン長:7mm
MLX25407 \40

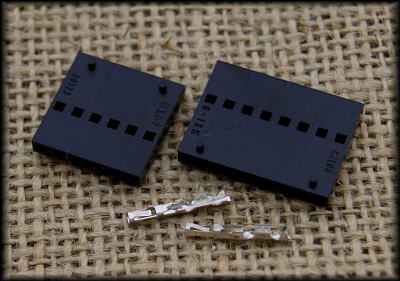

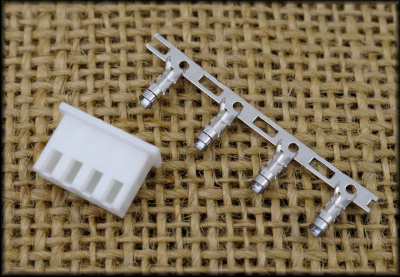

モジュラ−コネクタ−ハウジング
2.54mmピッチ

※下記MLX25402 クリンプタ−ミナルが必要です。

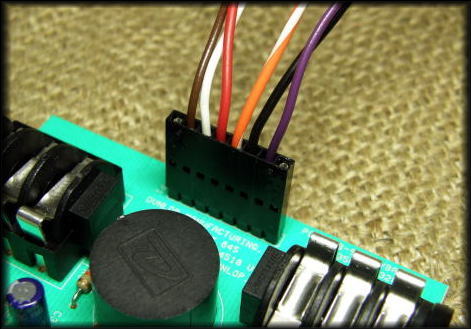

使用例
CRY BABY の基板に8ピン
ハウジングを装着させたとき⇒

8ピン
20×2.5×15mm
MLX25401 \100
6ピン
15×2.5×15mm
MLX25405 \60
クリンプタ−ミナル
2.54mmピッチハウジング用
適合ワイヤ−:22-24AWG
長さ:13mm MLX25402 \28
/1個

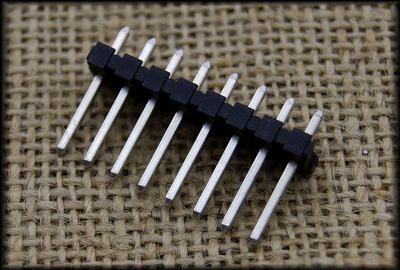

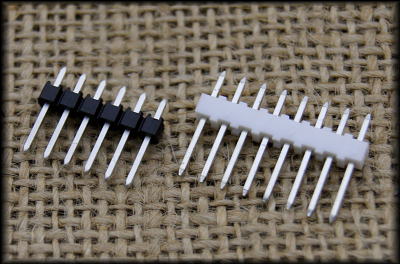

ピンヘッダ−
2.54mmピッチ
1×8ピン
白色
ピン長:7mm
上記MLX25401、02が適合。
MLX25403 \130
1×6ピン
黒色
ピン長:7mm
上記MLX25405、02が適合。
MLX25406 \90

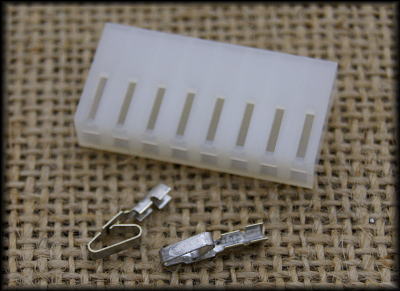

モジュラ−コネクタ−ハウジング
8ピン/0.156"(4mm)ピッチ

※下記MLX15602 クリンプタ−ミナルが必要です。
32×6.5×16mm MLX15601 \80
クリンプタ−ミナル

0.156"(4mm)ピッチハウジング用
適合ワイヤ−:22-26AWG
長さ:14mm MLX15602 \20
/1個
ピンヘッダ−
0.156"(4mm)ピッチ
上記MLX15601、02が適合します。
1×8
ピン長:11.5mm
MLX15603 \100
テストピン 10本セット

黄銅−ニッケル下地金メッキ
全長:13mm
基板上長さ:10mm
取り付け穴径:φ1.0mm
TEST8 \140
/10本
テストピン

りん青銅−はんだメッキ
取り付け穴径:φ1.0mm
全長:約7.7mm
基板上長さ:約4.5mm
TEST5 \300
/10本

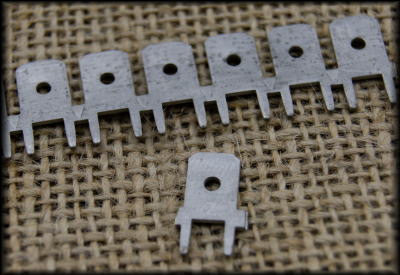

ファストンコネクタ−
基板用 5.08mmピッチ
適合タ−ミナルソケットはこちら

複数ご購入の場合は、連結したまま
で出荷いたしますので、カットして
お使いください。
適用サイズ
0.250"
(6.4mm)
FCM001 \20
/1個

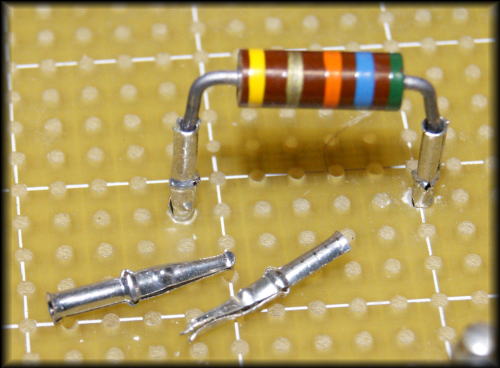

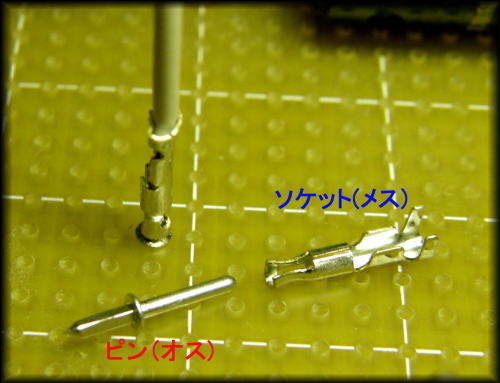

基板-線接続コネクタ−
ソケット(メス)・・・適用線材サイズ:26〜20AWG
ピン(オス)・・・推奨基板厚 t1.6mm、取付穴:φ1mm

線材を基板にハンダ付けしないで、脱着可能にするのに!
ソケット(メス)
線材側/圧着式
LMS01F \150
/10個
ピン(オス)
基板側
LMS02M \100
/10個
チュ−ブラタ−ミナル
取付け穴径:φ1.7mm
適合リ−ド線径:φ0.5〜1.7mm

抵抗など部品の実験に便利です!
外寸:φ1.7×12mm TBT001 \170
/10個
