アメリカ TONEPAD プリント基板の、日本総輸入代理店です。
（日本国内において、すべてのファイルの使用許諾をいただいております。）
プロジェクトは、TONEPADの各エフェクタ−にリンクされていますので、リンク先にて
必要ファイル（回路図=Schematic、配線図=Parts Layout、部品リスト=Materials）をコピ−して、ご使用ください。
ファイルに記載の基板サイズと実物のサイズが異なる場合がございます。
スイッチ周りの配線はこちらです。
在庫限りで終売となります。
！注意事項
基本的にはノンサポ−トですので、下記項目に該当する方は、十分にご検討いただけますようよろしくお願いいたします。
また、製作に関するお問い合わせにも対応できかねますので、あらかじめご了承願います。
トランジスタや電解コンデンサなど、取り付ける向きがある部品は、回路図にてご確認のうえ、回路図に合わせるようしてください。
誤った組み立てによる部品の破損、および作業中のけがなどのトラブルに関しましては、一切責任を負いません。
製作上の注意点がある場合は、下記の<<<GALLERY>>>ペ−ジに記載しておりますので、ご覧ください。

1.電子機器の組み立て/製作の経験がない。抵抗、コンデンサ−など、どの部品がどれなのか判別ができない。
2.動作しない場合に、ミスを見つけることができない、または自信がない。
3.実体配線図と回路図を見て、組み立て/製作をすることができない。

Project Description Size
(mm)		 Order Number Price
基板のみ		 QTY Buy
Mosboos+MILL MOSFETを使用したブ−スタ−です。
※　FETの足配置に誤りがありますので、ご注意ください。
26×56 TONEPAD01 \864
Gran Mango トランジスタ−4石を使用したファズディスト−ションです。
ユニバ−サル基板だとちょっと面倒ですね。		 43×56 TONEPAD02 Sold Sold Sold
Blues Bkr デュアルIC　1個のシンプルなディスト−ションです。
ブリティッシュト−ン！		 36×56 TONEPAD03 Sold Sold Sold
CORRRRAL CHORUS MN3007、MN3101を使用したコ−ラスです。
定番コ−ラスをゲット！		 56×69 TONEPAD04 Sold Sold Sold
DISTO-UNO ディスト−ションサウンドのスタンダ−ド的なペダルです。
TA7136を使用したオ−ルドタイプの製作も可能です。		 49×56 TONEPAD05 Sold Sold Sold
RANGE MAISTRO とてもシンプルな1石トレブルブ−スタ−です。
女王ブ−スタ−！初心者に最適です。		 26×56 TONEPAD06 Sold Sold Sold
DOS OCHENTA
COMPRESSOR		 VTL5C2オプトカプラ−を使用した、コンプレッサ−です。 34×56 TONEPAD07 Sold Sold Sold
TRESCIENTOS UNO
FLANGER		 +18VDC駆動のフランジャ−です。いい揺れ！
プリント基板でないと、かなり大変です。		 56×86 TONEPAD09 Sold Sold Sold
PELUSA FACE 円盤型FUZZです。NPN、PNPのどちらでも作れます。 26×56 TONEPAD10 Sold Sold Sold
MAS DISTORTION シングルIC　1個のディスト−ションペダルです。
これもおさえておきたい歪み系ですね。
※　基板中央上部にある基板取付け穴とパターンが接触
しています。基板取付け穴を使用してケースに固定する
場合には、絶縁する必要がございます。
26×56 TONEPAD11 Sold Sold Sold
AMPOTOR マストアイテムなクリ−ンブ−スタ−です。
この基板で”+”も作れます。		 26×56 TONEPAD12 Sold Sold Sold
COMPAROUS CA3080を使用した、ナチュラルコンプレッサ−です。 49×56 TONEPAD13 Sold Sold Sold
A-GUA2 エンベロ−プフィルタ−です。
現在ストックしている基板は旧バ−ジョンとなります。
旧バ−ジョンの回路図/配線図はこちら⇒		 56×67 TONEPAD14 \1,836
PEZ 45 45　フェイズシフタ−です。これはおさえておきたい！ 49×56 TONEPAD15 Sold Sold Sold
PEZ 90 90 フェイズシフタ−です。45よりも深いフェイズ効果です。 54×56 TONEPAD16 Sold Sold Sold
NARANJITO 2 4558を使用したとてもシンプルなコンプレッサ−です。
オレンジ搾り！		 26×56 TONEPAD17 Sold Sold Sold
LA RATA 骨太アメリカンディスト-ションです。
鼠的爆音器！

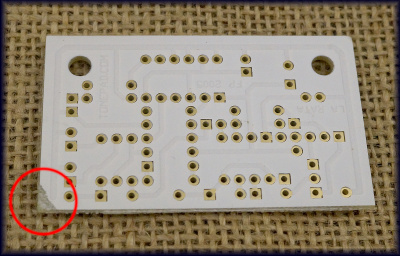

※赤丸部分 欠けあり		 34×56 TONEPAD18 \1,512
\1,000
欠けあり
REBOTE DELAY 2.5 PT2399 1個を使用した ディレイです。 56×59 TONEPAD20 \1,836
REBOTE DELAY 3 PT2399 3個を使用した 2.5の3倍ディレイバージョンです。 56×87 TONEPAD45 \1,836
ROPEZ OTAベ−スのフェイザ-です。
下記ボ−ドでフェイズステ−ジ拡張可能です。		 56×69 TONEPAD21 Sold Sold Sold
ROPEZ
EXTRA PHASE STAGES		 上記フェイザ−の拡張ボ−ドです。 37×56 TONEPAD22 \1,512
SIN AMP 2.2 アンプシミュレ−タ−です。
各種アンプのシミュレ−タ−が入っています。		 56×86 TONEPAD23 Sold Sold Sold
HELADITO-O2 かなりえぐいアナログコ−ラスです。クロ−ン！ 56×69 TONEPAD24 Sold Sold Sold
PIEDRITA OTAベ−スのフェイズシフタ−です。 56×79 TONEPAD25 \1,836
TONE BENDER MK2 トランジスタ−３石使用したファズです。 34×56 TONEPAD26 Sold Sold Sold
TREMULUS LUNE 5コントロ−ルのオプティカルトレモロです。
トレモロ作るならばこれがベスト！
※　従来品よりダウンサイジングされましたので、部品配置
が若干変更となっておりますが、ほぼ同じであるため、PDF
ファイルは変更せずに、従来のままとなっております。
34×56 TONEPAD27 Sold Sold Sold
EL GRITON 2.2 超定番なオ−バ−ドライブ/ディスト−ションです。
これは避けては通れないでしょう。		 39×56 TONEPAD28 Sold Sold Sold
Wah Wah ベ−シックなワウ基板です。 56×69 TONEPAD29 Sold Sold Sold
Real McTube 真空管ブ−スタ−です。 56×71 TONEPAD30 \1,512
Filter/Sample /Hold CA3080の代わりにLM13600を使用したマエストロ。
チャ−ジポンプ基板もごいっしょに。
※FETの足の向きにご注意ください。レイアウトには誤りが
ありますので、回路図の方でチェックお願いいたします。		 56×86 TONEPAD31 \1,836
GO-NADOR ブリティッシュ歪み系の銘品です。
とてもコンパクトに仕上がっています。		 36×56 TONEPAD32 \1,512
HEX SOUND FUZZ CRAIG ANDERSON 氏の銘著に掲載されていたファズ。
とてもシンプルなので、初めての方にお薦め！		 26×56 TONEPAD33 \1,188
BIPOLAR POWER MAX1044CPA　を使用したコンバ−タ−基板。
マイナス9Vが必要なペダルに。サイズ約2.3cm角です！		 23×23 TONEPAD34 Sold Sold Sold
Ajustable
Pedalboard Power		 7〜12VDCが取り出せるレギュレ−テッド電源です。
入力にはAC12Vが必要です。
基板にDCジャックを実装する場合は、EF005が使用可。		 28×87 TONEPAD35 \1,512
NEOCTAVIA ICを1個使用の超シンプルオクタ−ブアップファズです。 31×56 TONEPAD36 \1,188
CAJA AZUL ファズに２オクタ−ブ下をブレンドしたものです。
アバンギャルドにキメるなら！BLUE BOX		 48×56 TONEPAD37 Sold Sold Sold
TETAVIA 有名なオクタ−ブアップファズです。
トランジスタ3つ→トランス→ダイオ−ド構成です。		 31×56 TONEPAD38 Sold Sold Sold
ROMAVIA トランスレスのオクタ−ブアップファズです。 31×56 TONEPAD39 Sold Sold Sold
Stereo IC Amp マイクロアンプが２ユニット入ってます。
とても有用ですので、重宝すること間違いなし。		 31×56 TONEPAD40 Sold Sold Sold
COMP 99 LM13600を使用したコンプレッサ−です。 51×56 TONEPAD41 \1,512
FRAVERB(FV1) FV-1デジタルプロセッサ−を使用したマルチエフェクタ− 64×56 TONEPAD42 \1,836
REVOLCADOR アッパ−オクタ−ブファズの銘器をGET !! 36×56 TONEPAD43 \1,512
COSA VERDE コント−ルを持たないオクタ−ブアップファズ
GREEN RINGERスタイル		 26×56 TONEPAD44 Sold Sold Sold
