Gotham Audioのプロケーブルです。
ドイツのブロードキャストエンジニアリングに基づいたケーブルで、あの有名なマイクメーカーでも採用されております。
生産は、オーストリアになりますが、もともとが某マイクのアメリカでの販売のために作られたケーブルですので、
実は、アメリカの黄金期を支えた隠れたスタンダードなのです。
価格が赤字は在庫切れとなります。 |
|
|
|
|
|
|
| Model |
Description |
| GAC-1 Ultra Pro |
|
|
|
|
|
| 1・ジャケット PVC φ6.3mm |
|
|
|
|
|
| 2・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 3・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・保護層 導電性PVC (加工時は確実に除去して下さい) |
|
|
|
|
|
| 5・絶縁体 Cellular PE φ2.5mm |
|
|
|
|
|
| 6・保護層 導電性PVC (加工時は確実に除去して下さい) |
|
|
|
|
|
| 7・導体 0.22平方mm (OFC銅線 0.2mm x7本) |
|
|
|
|
|
| |
|
|
|
|
|
| 導体抵抗(信号線) < 85ohm/km (< 0.085ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 11.3ohm/km (< 0.0113ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 70nF/km (< 70pF/m) |
|
|
|
|
|
|
GAC-1 Ultra Pro
ギターケーブル
GAC-1の上位バージョンUltra Proです。
GAC-1とは構造が異なっておりますが、GAC-1と同じ方向の
サウンドバランスで、非常にフラットな印象です。
耐久性や、ノイズについては、Ultra Proの方が良いです。 |
|
|
|
|
| Model |
Description |
| GAC-2 PUR(Heavy Duty Version) |
|
|
|
|
|
| 1・ジャケット PUR φ5.4mm 青 |
|
|
|
|
|
| 2・セパレーション PVC φ4.4mm 白 |
|
|
|
|
|
| 3・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 5・セパレーション PVC φ3.1mm 白 |
|
|
|
|
|
| 6・絶縁体 PVC φ1.20mm (白・茶) |
|
|
|
|
|
| 7・導体 0.20平方mm (OFC銅線 0.07mm x48本) |
|
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 92ohm/km (< 0.092ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 20ohm/km (< 0.02ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 125nF/km (< 125pF/m) |
|
|
|
|
|
| 静電容量(信号線/シールド) < 189nF/km (< 189pF/m) |
|
|
|
|
|
|
GAC-2 PUR
マイクケーブル
Gotham標準のダブルシールドマイクケーブルGAC-2の
スペシャルバージョンとなります。内部の信号線および
外皮にそれぞれPUR（ポリウレタン)のジャケット・セパレーション
が追加されている最も堅牢で、最も信頼性の高いケーブルです。
ギターケーブルにもお薦めで、堅牢な構造ですが、あまり
固くならず、なおかつ堅牢なケーブルにありがちなハイ落ちが
ありません。もちろんラインケーブルにも最適です。 |
|
|
|
|
| Model |
Description |
| GAC-2 V1(Low NoiseVersion) |
|
|
|
|
|
| 1・ジャケット PVC φ5.4mm 黒 |
|
|
|
|
|
| 2・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 3・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・ノイズ除去 PVC φ3.1mm 導電性 黒チューブ |
|
|
|
|
|
| 5・絶縁体 PE φ1.20mm (白・茶) |
|
|
|
|
|
| 6・導体 0.20平方mm (OFC銅線 0.07mm x48本) |
|
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 92ohm/km (< 0.092ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 20ohm/km (< 0.02ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 70nF/km (< 70pF/m) |
|
|
|
|
|
| 静電容量(信号線/シールド) < 118nF/km (< 118pF/m) |
|
|
|
|
|
|
GAC-2 V1
マイクケーブル
Gotham標準のダブルシールドマイクケーブルGAC-2の
ローノイズバージョンとなります。また、内部の信号線の絶縁材に
PE（ポリエチレン)を使用することにより、静電容量を小さくしています。 |
|
|
|
|
| Model |
Description |

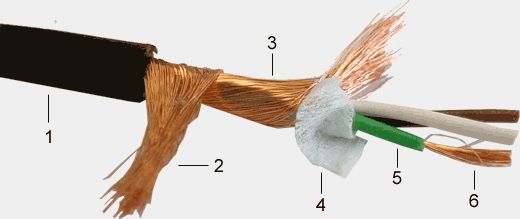

| GAC-3 |
|
|
|
|
|
| 1・ジャケット PVC φ5.0mm |
|
|
|
|
|
| 2・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 3・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・ビスコース繊維による信号線保護 |
|
|
|
|
|
| 5・絶縁体 PVC φ1.20mm (白・茶・緑) |
|
|
|
|
|
| 6・導体 0.20平方mm (OFC銅線 0.05mm x96本) |
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 95ohm/km (< 0.095ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 20ohm/km (< 0.02ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 150nF/km (< 150pF/m) |
|
|
|
|
|
| 静電容量(信号線/シールド) < 240nF/km (< 240pF/m) |
|
|
|
|
|
|
GAC-3
マイクケーブル
OFC導線96本という構造は3芯でも柔軟で、なおかつ
長寿命が期待できます。3本目の芯線をグラウンドライン
に使用することにより、25kHzで115dBもの(標準より20dBも
良い)シールド効果が得られるとのことです。
また、ファンタム電源の戻り線として使用できるのも◎
Neumann系マイクユーザーのリファレンスに最適！ |
|
|
|
|
| Model |
Description |

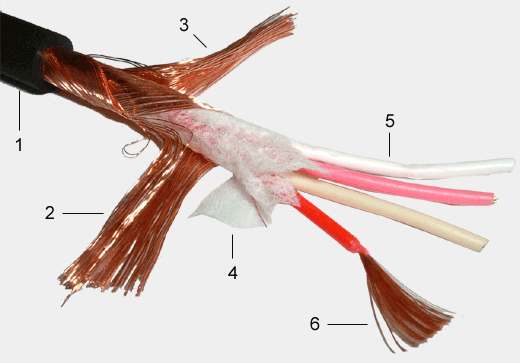

| GAC-4/1 |
|
|
|
|
|
| 1・ジャケット PVC φ5.4mm (ベルベットブラック) ultrasoft |
|
|
|
|
|
| 2・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 3・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・ビスコース繊維による信号線保護（quad構造の保護も兼ねます) |
|
|
|
|
|
| 5・絶縁体 PE φ1.20mm (白・アイボリー・ピンク・赤のツイスト・カッド構造) |
|
|
|
|
|
| 6・導体 0.20平方mm (OFC銅線 0.05mm x96本) |
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 95ohm/km (< 0.095ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 20ohm/km (< 0.02ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 55nF/km (< 55pF/m) @800Hz |
|
|
|
|
|
| 静電容量(信号線/シールド) < 103nF/km (< 103pF/m) @800Hz |
|
|
|
|
|
| ノイズ除去率 130dB |
|
|
|
|
|
|
GAC-4/1
マイクケーブル
Gotham独自の二重シールドと、"Star-Quad"(スターカッド)構造
の組み合わせにより、長距離伝送時のRFノイズの除去に
非常に貢献します。それぞれ2芯ずつをHot/Coldに利用する
事で、信号損失を50%減少し、RFノイズ(25kHz)を130dB以上
除去する事が可能です。(下記接続図の配線にて)
長く引き回しても損失を感じず、ローノイズでいてクリアです。
ダイナミックマイクオンと歪んだエレキギターのサウンドに異様に合います！

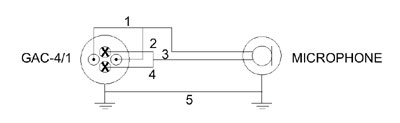

配線接続図
1(red): XLR pin2
2(pink): XLR pin2
3(white):
XLR pin3
4(ivory): XLR pin3
5(shield): XLR pin1
|
|
|
|
|
| Model |
Description |

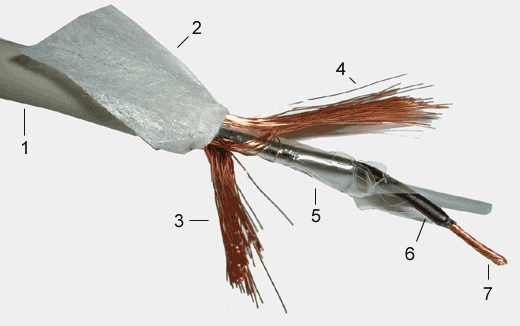

| GAC-2111 |
|
|
|
|
|
| 1・ジャケット PUR φ4.5mm (ライトグレー) |
|
|
|
|
|
| 2・ビスコース繊維による信号線保護 |
|
|
|
|
|
| 3・シールド(#1) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 4・シールド(#2) 0.10mm銅線 (芯線を100%カバーします) |
|
|
|
|
|
| 5・セパレーション PEコート |
|
|
|
|
|
| 6・絶縁体 PE φ1.20mm (赤・白・PEラップ巻) |
|
|
|
|
|
| 7・導体 0.22平方mm (OFC銅線 0.1mm x28本) |
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 80ohm/km (< 0.08ohm/m) |
|
|
|
|
|
| 導体抵抗(シールド) < 20ohm/km (< 0.02ohm/m) |
|
|
|
|
|
| 静電容量(信号線/信号線) < 75nF/km (< 75pF/m) @800Hz |
|
|
|
|
|
| 静電容量(信号線/シールド) < 130nF/km (< 130pF/m) @800Hz |
|
|
|
|
|
|
GAC-2111
ラインケーブル
GAC-2111は伝説のケーブル EMT-2111の復刻版で、
非常に堅牢なPUR(ポリウレタン)ジャケットを採用しています。
EMTの!!と聞くとビンテージを想像してしまいますが、サウンド
は現代的で、ワイドレンジな印象です。堅牢で、屋外での使用
に適しているとのことですが、柔軟ですので、機器内のシールド
ケーブルにも良好だと思います。エフェクターのパッチも案外◎
|
|
|
|
|
| Model |
Description |

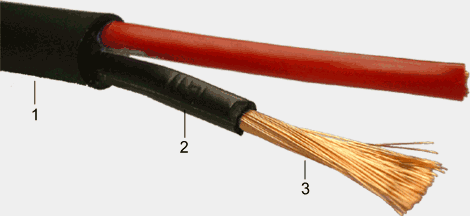

| SPK-2×1.0 |
|
|
|
|
|
| 1・ジャケット PVC φ5.8mm (ブラック) |
|
|
|
|
|
| 2・絶縁体 PVC φ2.2mm (ブラック&レッド) |
|
|
|
|
|
| 3・導体 1平方mm (OFC銅線 0.15mm x56本) |
|
|
|
|
|
|
|
|
|
|
|
| 導体抵抗(信号線) < 19.5ohm/km |
|
|
|
|
|
|
SPK-2×1.0
スピーカーケーブル
150Wクラス向け
ギターアンプ〜スピーカー間にお薦めのSPケーブルです。
フォンプラグへの実装も容易で、見た目の仕上がりも◎ |
|
|
|
|
 |
|
|
